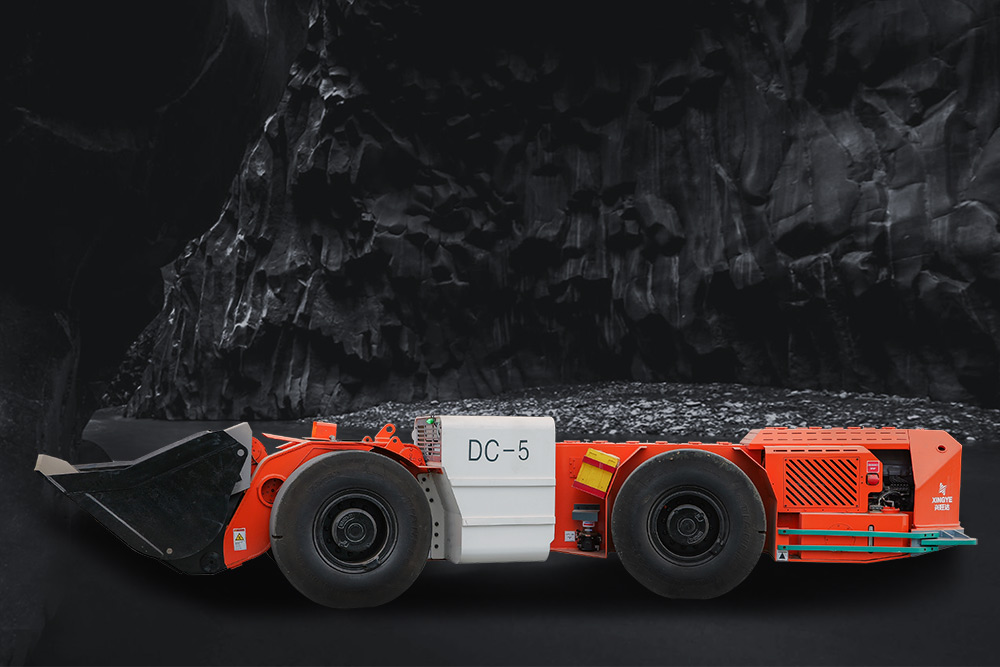

Le chargeur-déchargeur souterrain à faible hauteur XYDC5 est adapté aux tunnels miniers à gabarit réduit. Ce modèle bénéficie d’importantes améliorations en termes d’ergonomie d’utilisation et d’entretien. Sa hauteur a été optimisée par rapport aux modèles traditionnels, ce qui le rend parfaitement adapté aux tunnels à faible hauteur.
La cabine, certifiée ROPS/FOPS, garantit une sécurité maximale. Conçue selon les principes d’ergonomie, elle offre un espace de conduite confortable. Le siège de la cabine est équipé d’un amortisseur à ressort et réglable en hauteur et en profondeur.
Il est doté d’un mécanisme de travail à six bielles inversées offrant une forte force de chargement. Le bras principal est pourvu d’une goupille de verrouillage de sécurité pour protéger le personnel lors des opérations de maintenance.
Le frein de service et le frein de stationnement fonctionnent par action ressort et libération hydraulique. Les points de graissage sont bien répartis pour faciliter l’entretien.
La transmission parfaitement adaptée assure un rendement de transmission élevé.
|
Paramètres principaux |
|
|
Charge nominale |
5 000 kg |
|
Dimensions hors tout (mm) |
8600×2400×1629 |
|
Force de godet maximale |
90 kN |
|
Force de traction maximale |
125 kN |
|
Capacité standard de la benne |
2.3 m³ |
|
Vitesse avant et arrière |
|
|
Rapport 1 |
4.1 km/h |
|
Rapport 2 |
8.2 km/h |
|
Rapport 3 |
23.2 km/h |
|
Temps de mouvement des organes de travail |
|
|
Temps de levage du bras |
5.7 sec |
|
Temps d’abaissement du bras |
3.2 sec |
|
Temps de basculement de la benne |
2.1 sec |
|
À vide |
|
|
Poids en service |
15 600 kg |
|
Charge de l’essieu avant |
8 200 kg |
|
Charge de l’essieu arrière |
7 400 kg |
|
En charge nominale |
|
|
Poids en service |
20 600 kg |
|
Charge de l’essieu avant |
15 600 kg |
|
Charge de l’essieu arrière |
5 000 kg |
