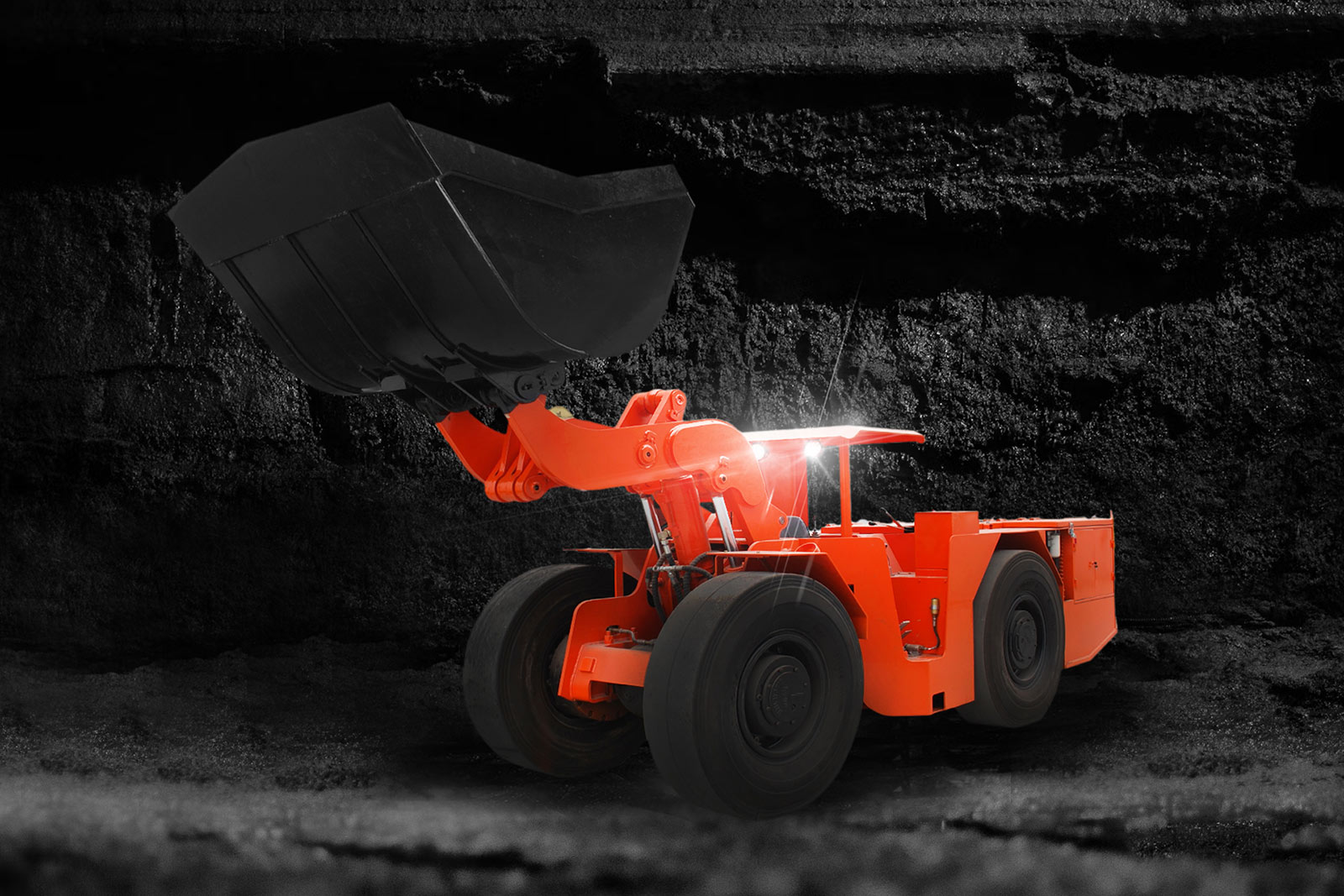

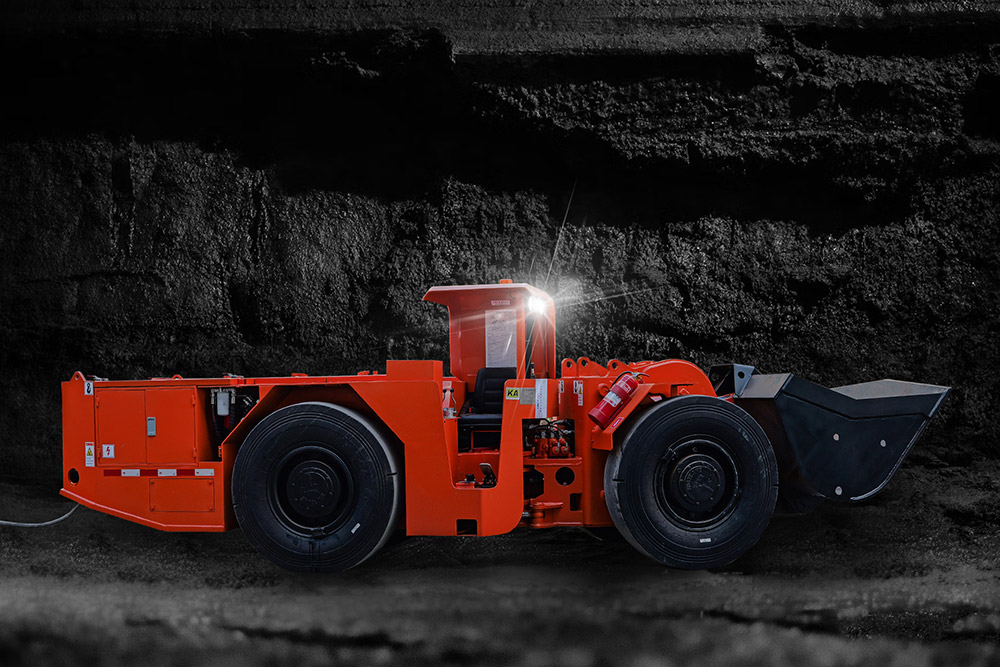

Le chargeur-déchargeur souterrain LE3 est spécialement conçu pour les galeries étroites, avec une charge utile de 3 tonnes. Sa cabine de conduite est placée à l’arrière et offre une excellente visibilité. Certifiée ROPS/FOPS, elle assure une sécurité fiable. Conçue selon les principes d’ergonomie, elle propose un espace de conduite confortable.
Il est doté d’un mécanisme de travail à six bielles inversées. Le bras principal est équipé d’une goupille de verrouillage de sécurité pour protéger le personnel lors des opérations de maintenance. Le frein de service et le frein de stationnement fonctionnent par action ressort et libération hydraulique. Les points de graissage sont disposés de manière rationnelle pour faciliter l’entretien.
La machine est équipée d’une transmission hydrodynamique, qui assure un rendement de transmission élevé.
|
Paramètres principaux |
|
|
Charge nominale |
3 000 kg |
|
Dimensions hors tout (mm) |
6910×1760×2080 |
|
Force de godet maximale |
70 kN |
|
Force de traction maximale |
85 kN |
|
Capacité standard de la benne |
1.5 m³ |
|
Vitesse avant et arrière |
|
|
Rapport 1 |
3.2 km/h |
|
Rapport 2 |
7.2 km/h |
|
Rapport 3 |
13.3 km/h |
|
Temps de mouvement des organes de travail |
|
|
Temps de levage du bras |
5.1 sec |
|
Temps d’abaissement du bras |
2.3 sec |
|
Temps de basculement de la benne |
1.0 sec |
|
À vide |
|
|
Poids en service |
12 200 kg |
|
Charge de l’essieu avant |
5 000 kg |
|
Charge de l’essieu arrière |
7 200 kg |
|
En charge nominale |
|
|
Poids en service |
15 200 kg |
|
Charge de l’essieu avant |
9 250 kg |
|
Charge de l’essieu arrière |
5 950 kg |
|
Le poids de l’équipement varie selon les options choisies |
|
