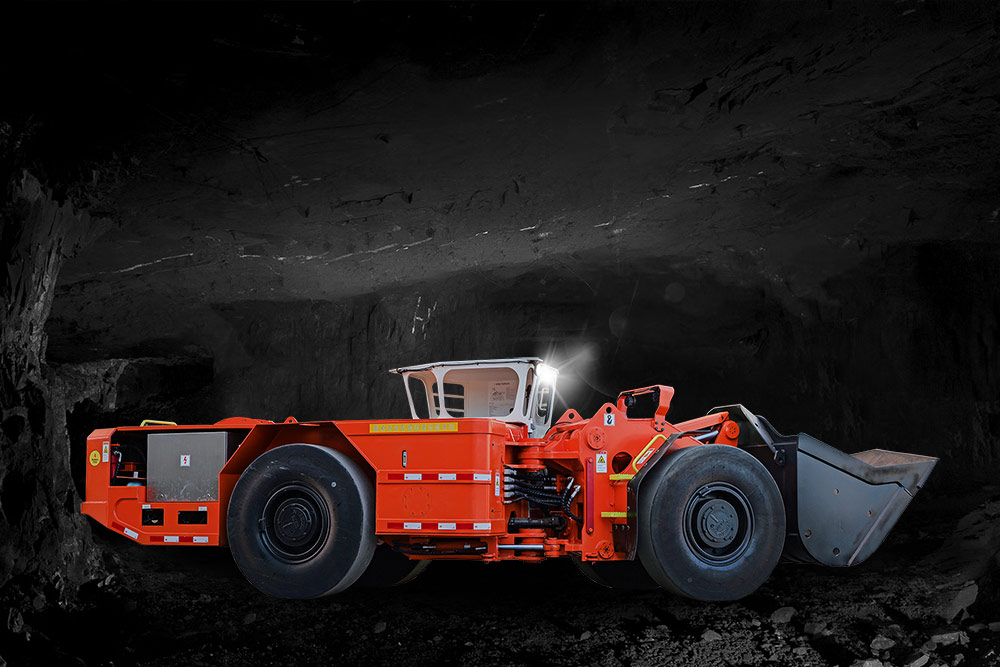

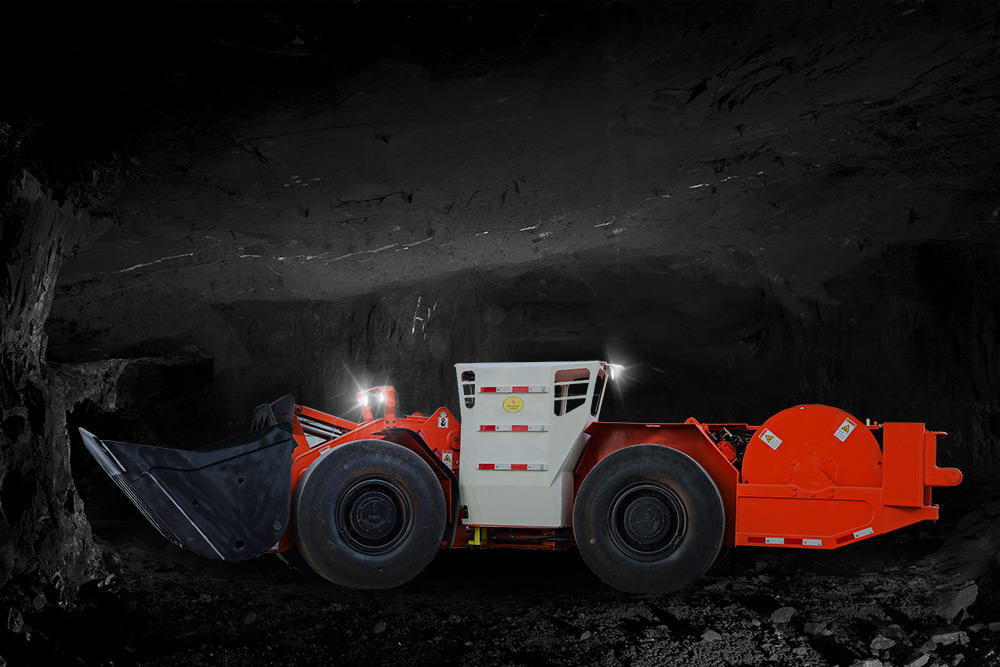

Le chargeur-déchargeur souterrain LE5 est spécialement conçu pour les galeries étroites, avec une charge utile de 5 tonnes. Sa cabine autonome est positionnée à l’arrière et offre une excellente visibilité. Certifiée ROPS/FOPS, elle garantit une sécurité optimale. Conçue selon les règles d’ergonomie, elle dispose d’un espace de conduite confortable.
Il est équipé d’un mécanisme de travail à six bielles inversées. Le bras principal est pourvu d’une goupille de verrouillage de sécurité afin de protéger le personnel pendant la maintenance. Le puissant système hydraulique permet de soulever le bras et de basculer le godet simultanément, pour un rendement de chargement accru.
Le frein de service et le frein de stationnement sont à commande par ressort et libération hydraulique. La transmission parfaitement adaptée assure un excellent rendement.
|
Paramètres principaux |
|
|
Charge nominale |
5 000 kg |
|
Dimensions hors tout (mm) |
8460×1938×2086 |
|
Force de godet maximale |
81 kN |
|
Force de traction maximale |
102 kN |
|
Capacité standard de la benne |
2.5 m³ |
|
Vitesse avant et arrière |
|
|
Rapport 1 |
4.2 km/h |
|
Rapport 2 |
7.8 km/h |
|
Rapport 3 |
12.7 km/h |
|
Temps de mouvement des organes de travail |
|
|
Temps de levage du bras |
6.8 sec |
|
Temps d’abaissement du bras |
2.1 sec |
|
Temps de basculement de la benne |
1.6 sec |
|
À vide |
|
|
Poids en service |
14 800 kg |
|
Charge de l’essieu avant |
7 200 kg |
|
Charge de l’essieu arrière |
7 600 kg |
|
En charge nominale |
|
|
Poids en service |
19 800 kg |
|
Charge de l’essieu avant |
14 700 kg |
|
Charge de l’essieu arrière |
5 100 kg |
|
Le poids de l’équipement varie selon les options choisies |
|
